Latihan Soal Grafik Gerak

Soal 1

Grafik di atas yang menunjukkan benda dalam keadaan diam adalah?

A. (1)

B. (2)

C. (3)

D. (4)

E. (5)

Soal 2

Grafik kecepatan (v) terhadap waktu (t) berikut ini menginformasikan gerak benda. Jarak tempuh benda 5 detik terakhir adalah?

A. 100 m

B. 120 m

C. 130 m

D. 140 m

E. 150 m

Soal 3

Kecepatan (v) benda yang bergerak lurus terhadap waktu (t) seperti diperlihatkan pada grafik (v,t)

Jarak yang ditempuh benda dalam waktu 10 s adalah?

A. 5 m

B. 24 m

C. 80 m

D. 250 m

E. 500 m

Soal 4

Grafik berikut ini melukiskan hubungan kecepatan dan waktu dari sebuah benda yang bergerak lurus. Kecepatan benda setelah bergerak 5 s adalah?

A. -9

B. -6

C. -4

D. -3

E. -2

Soal 5

Grafik (v,t) sebuah mobil yang bergerak GLBB diperlihatkan pada gambar. Perlajuan yang sama terjadi pada:

A. A - B dan B - C

B. A - B dan C - D

C. B - C dan C - D

D. C - D dan D - E

E. D - E dan E - F

Soal 6

Informasi dari gerak sebuah mobil mulai dari bergerak sampai berhenti disajikan dengan grafik (v,t) seperti pada gambar. Jarak tempuh mobil dari t = 2 s hingga t = 5 s adalah?

A. 225 m

B. 150 m

C. 115 m

D. 110 m

E. 90 m

Soal 7

Perhatikan grafik kecepatan v terhadap t untuk benda yang bergerak lurus.

Jarak yang ditempuh benda selama 10 detik adalah?

A. 16 m

B. 20 m

C. 24 m

D. 28 m

E. 36 m

Soal 8

Perhatikan grafik kecepatan v terhadap t untuk benda yang bergerak lurus.

Perpindahan yang ditempuh benda selama 12 detik adalah?

A. 8 m

B. 10 m

C. 12 m

D. 18 m

E. 24 m

Soal 9

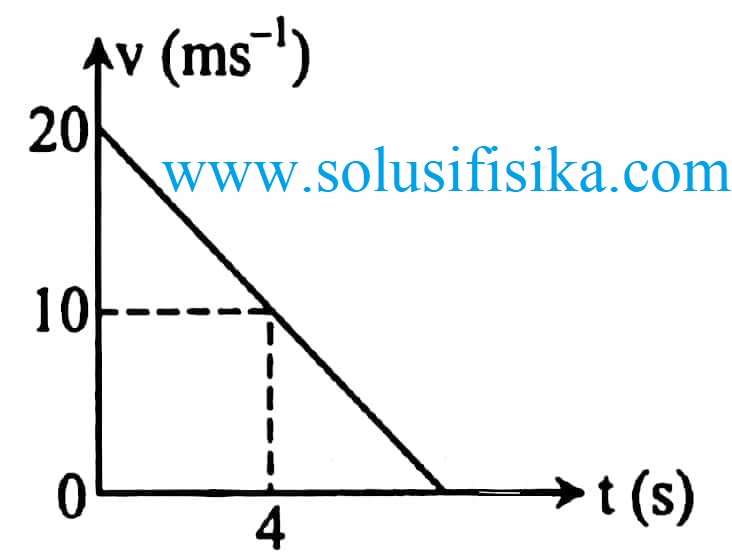

Kecepatan (v) benda yang bergerak lurus terhadap waktu (t) diperlihatkan pada grafik (v,t) di bawah ini.

Benda akan berhenti setelah bergerak selama?

A. 4 sekon

B. 5 sekon

C. 8 sekon

D. 10 sekon

E. 20 sekon

Soal 10

Sebuah benda bergerak lurus dengan kecepatan konstan 36 km/jam selama 5 sekon, kemudian dipercepat dengan percepatan 1  selama 10 sekon dan diperlambat dengan perlambatan 2  sampai benda berhenti. Grafik (v,t) yang menunjukkan perjalanan benda tersebut adalah?

Soal 11

Hanif mengendarai sepedea dengan kecepatan konstan 6 m/s selama 4 sekon kemudian direm selama 4 sekon dengan perlambatan 1  kemudian ia mengayuh sehingga percepatannya 3  selama 2 sekon. Grafik yang menunjukkan gerak tersebut  adalah?

Soal 12

Sebuah partikel bergerak lurus sesuai dengan grafik (v,t) berikut. Jarak yang ditempuh partikel selama 8 adalah?

A. 8 m
B. 32 m
C. 54 m
D. 120 m
E. 128 m

Soal 13

Grafik (v,t) berikut menginformasikan gerak sebuah mobil.

Jarak yang ditempuh mobil selama bergerak lurus beraturan adalah?

A. 24 m

B. 32 m

C. 62 m

D. 72 m

E. 80 m

Soal 14

Sebuah benda bergerak sepanjang garis lurus. Jarak yang ditempuhnya merupakan fungsi dari t seperti pada gambar di atas. Laju maksimum yang dialami benda adalah?

A. 15 cm/s

B. 20 cm/s

C. 25 cm/s

D. 30 cm/s

E. 35 cm/s

Soal 15

Grafik di bawah ini menggambarkan gerakan dua buah benda yang arah geraknya sama. Tepat saat t = 2 s, pernyataan di bawah ini yang benar adalah?

(1) jarak tempuh kedua benda sama

(2) kecepatan benda A lebih besar

(3) kecepatan kedua benda sama besar

(4) benda B menyusul benda A

A. 1, 2, dan 3

B. 1 dan 3

C. 2 dan 4

D. 4

E. benar semua.

Soal 16

Pada lintasan lurus digambarkan seperti pada gambar. Pernyataan yang benar adalah?

A. Pada selang 4 < t < 9 detik anak bergerak dengan percepatan 3

B. Anak bergerak dengan percepatan -4  pada selang waktu 11  t  16  s

C. Kecepatan pada saat t = 7 detik adalah 3 m/s

D. Kecepatan pada saat t = 10 detik adalah 2 m/s

E. Kecepatan rata - rata pada selang waktu 0  t 16 detik adalah  m/s

Soal 17

Sebuah balon besar berisi udara dijatuhkan dari atap sekolah setinggi 10 m. Grafik berikut yang bisa mempresentasikan kecepatan balon terhadap waktu ketika balon jatuh vertikal adalah?

Soal 18

Sebuah benda bergerak sepanjang jalan lurus mengikui grafik kecepatan seperti pada gambar.

Pernyataan yang benar adalah?

A. Pada saat t = 5 detik benda berbalik arah

B. Perpindahan benda selama 5 detik adalah 25 m

C. Jarak yang ditempuh benda selama 10 detik adalah 75 m

D. Jarak yang ditempuh benda selama 5 detik adalah 0 m

E. Percepatan rata - rata benda selama selang waktu 0 < t  10 detik adalah 4

Soal 19

Gerakan sebuah mobil digambarkan oleh grafik kecepatan - waktu di bawah ini.

Percepatan ketika mobil bergerak semakin cepat adalah

A. 0,5

B. 1,0

C. 1,5

D. 2,0

E. 3,0

Soal 20

Gerak sebuah benda dijelaskan oleh grafik hubungan antara kecepatan dan waktu seperti gambar di bawah ini.

Jarak yang ditempuh oleh benda hingga detik ke -8 adalah?

A. 60 m

B. 50 m

C. 45 m

D. 40 m

E. 30 m

Soal 20

Posisi benda yang bergerak sebagi fungsi waktu ditunjukkan pada gambar. Gerak benda dipercepat pada selang waktu?

A.

B.

C.

D.

E.

Soal 21

Grafik - grafik berikut menggambarkan gerak sebuah mobil pada tiga buah keadaan.

Pasangan grafik kecepatan terhadap waktu dan percepatan terhadap waktu yang sesuai adalah?

A. a-d dan b-f

B. b-d dan a-e

C. a-f dan b-d

D. c-f dan b-e

E. a-e dan b-f

Soal 22

Kecepatan benda yang bergerak sebagai fungsi waktu ditunjukkan pada gambar.

Pada selang , benda?

A. bergerak dipercepat kemudian diperlambat

B. bergerak diperlambat kemudian dipercepat

C. bergerak dipercepat

D. bergerak diperlambat

C. bergerak dengan kecepatan konstan

Soal 23

Perhatikan grafik posisi (x) terhadap waktu (t) dari gerak sebuah mobil di atas. Berdasarkan grafik tersebut pernyataan yang benar adalah?

A. pada saat t = 15 s mobil berhenti

B. besarnya kecepatan rata - rata mobil saat t = 0 s/d t = 15 s adalah 4 m/s

C. percepatan rata - rata terbesar terjadi pada saat t = 0 s sampai dengan t = 5 s

D. percepatan rata - rata terbesar terjadi pada saat t = 9 s sampai dengan t = 12 s

E. motor melaju dengan kelajuan konstan pada saat t = 5 s sampai dengan t = 9 s
